Hồ sơ thiết kế nội thất gồm những gì? Hướng dẫn chuẩn bị chi tiết, đầy đủ

Hồ sơ thiết kế nội thất là tập hợp các tài liệu, bản vẽ kỹ thuật và thông số mô tả chi tiết hình dáng, kích thước, vật liệu và bố cục của không gian bên trong công trình. Vậy một bộ hồ sơ thiết kế nội thất gồm những gì để được coi là hoàn thiện và đúng chuẩn? Thông thường, một bộ hồ sơ đầy đủ sẽ bao gồm: bản vẽ cơ sở (hiện trạng và mặt bằng), bản phối cảnh 3D trực quan, bản vẽ phân bổ chi tiết kỹ thuật, bản vẽ triển khai kỹ thuật thi công (điện, nước, điều hòa…) và bảng dự toán bóc tách khối lượng kèm chỉ định vật liệu.

Việc sở hữu một bộ hồ sơ đúng và đủ không chỉ giúp bạn kiểm soát tốt chi phí, tránh các sai sót hệ lụy phải đập đi xây lại, mà còn bảo toàn nguyên vẹn 100% tính thẩm mỹ của công trình từ bản vẽ ra đời thực. Trong bài viết dưới đây, HomeMe sẽ giúp bạn hiểu chi tiết từng thành phần của một bộ hồ sơ thiết kế cơ bản.

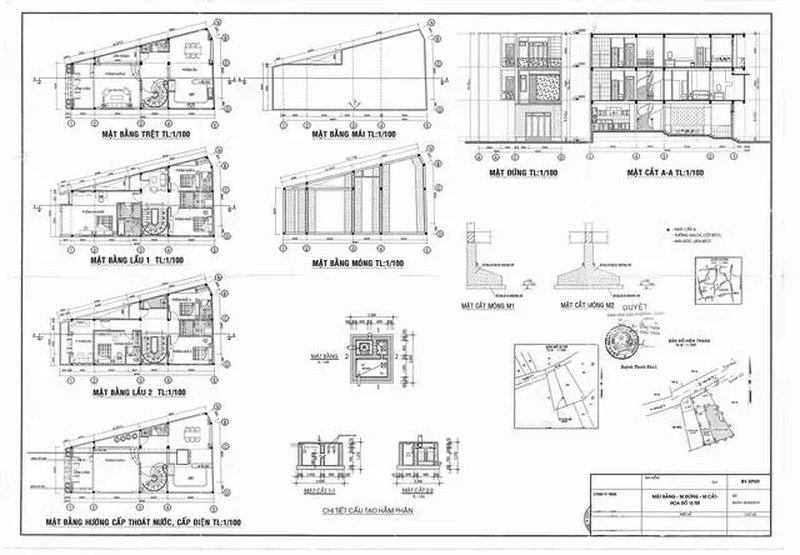

Các bản vẽ hiện trạng và quy hoạch mặt bằng 2D (Bản vẽ cơ sở)

Các bản vẽ này phản ánh chính xác hiện trạng công trình, đồng thời thể hiện phương án tổ chức lại không gian sau khi cải tạo hoặc hoàn thiện. Nhờ đó, kiến trúc sư và đội ngũ thi công có cơ sở thống nhất để triển khai các hạng mục tiếp theo.

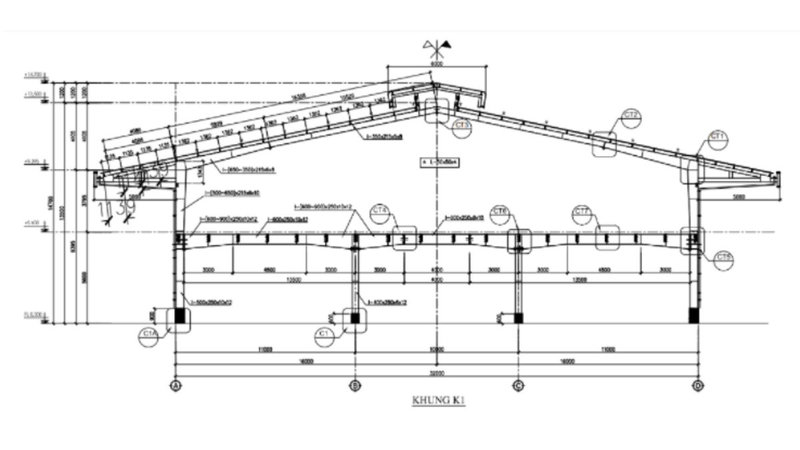

1- Bản vẽ mặt bằng định vị hiện trạng

Đây là bản vẽ được lập sau khi kiến trúc sư trực tiếp khảo sát công trình. Nội dung thể hiện đầy đủ kích thước thực tế của các bức tường, cột, dầm, cửa đi, cửa sổ, cao độ sàn và các chi tiết kỹ thuật hiện hữu.

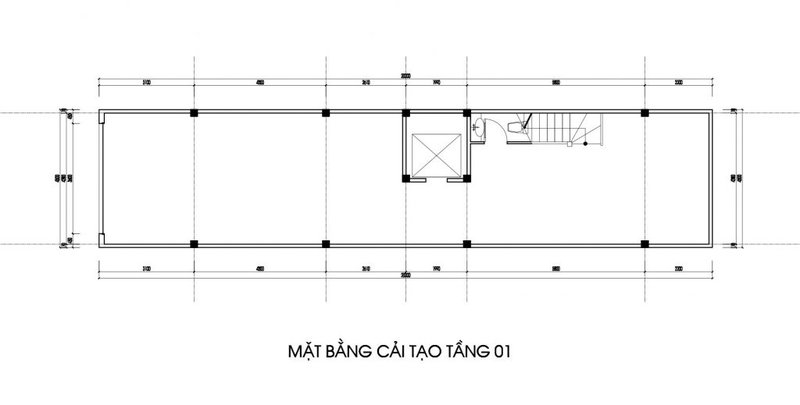

2- Bản vẽ mặt bằng cải tạo kiến trúc (Nếu có)

Đối với những công trình cần sửa chữa hoặc cải tạo, bản vẽ này sẽ xác định rõ các hạng mục cần tháo dỡ, đập bỏ hoặc xây mới như tường ngăn, cửa đi hay vách ngăn. Đồng thời, bản vẽ cũng thể hiện phương án điều chỉnh mặt bằng nhằm tối ưu diện tích sử dụng, cải thiện khả năng lưu thông và đáp ứng nhu cầu sinh hoạt của gia chủ.

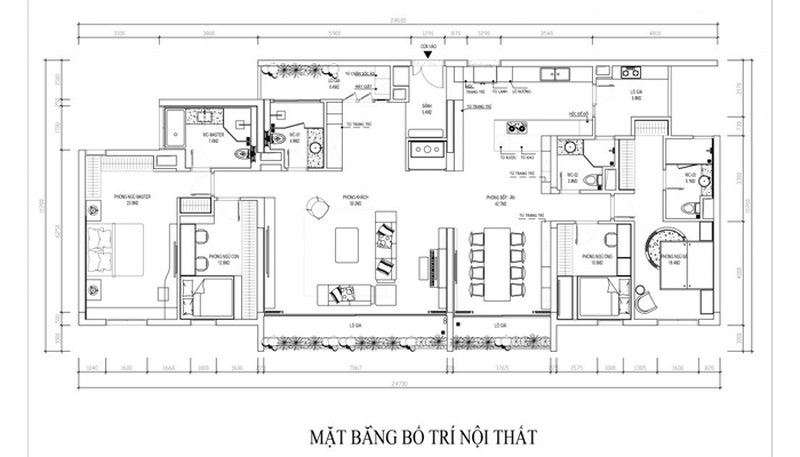

3- Bản vẽ mặt bằng bố trí công năng nội thất mới

Sau khi hoàn thiện phương án kiến trúc, kiến trúc sư sẽ tiến hành bố trí vị trí các món đồ nội thất như giường ngủ, tủ quần áo, sofa, bàn ăn, tủ bếp, bàn làm việc… Bản vẽ đảm bảo khoảng cách lưu thông hợp lý, hướng mở của cửa và cánh tủ không bị vướng, đồng thời tối ưu công năng sử dụng và mang lại sự thuận tiện trong sinh hoạt hằng ngày.

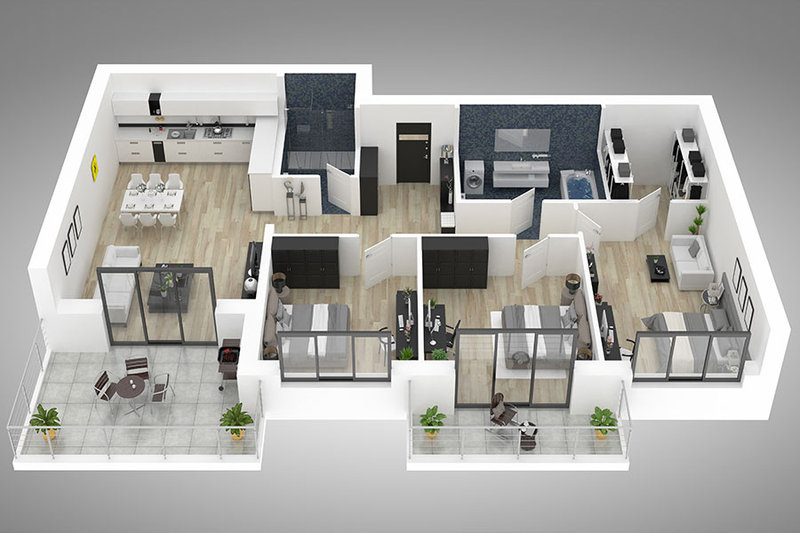

Bản vẽ phối cảnh không gian 3 chiều (Phối cảnh 3D)

Sau khi phương án bố trí mặt bằng được thống nhất, kiến trúc sư sẽ triển khai bản vẽ phối cảnh 3D để mô phỏng toàn bộ không gian nội thất dưới dạng trực quan. Từ bản vẽ, gia chủ có thể dễ dàng hình dung ngôi nhà sau khi hoàn thiện, đồng thời là cơ sở để điều chỉnh phong cách, màu sắc và vật liệu trước khi triển khai hồ sơ kỹ thuật chi tiết.

• • Ảnh phối cảnh 3D đa góc nhìn: Hồ sơ sẽ bao gồm nhiều hình ảnh phối cảnh ở các góc nhìn khác nhau của từng khu vực chức năng. Gia chủ có thể quan sát tổng thể không gian, cảm nhận tỷ lệ giữa các món đồ nội thất và đánh giá sự hài hòa của bố cục từ nhiều hướng nhìn khác nhau.
  • Thể hiện chi tiết màu sắc, vật liệu và phong cách thiết kế: Không chỉ mô phỏng hình khối, bản vẽ 3D còn thể hiện rõ màu sơn tường, chủng loại vật liệu, kiểu dáng nội thất, hệ thống chiếu sáng và các chi tiết trang trí. Từ đó, đánh giá chính xác hiệu ứng thẩm mỹ của từng không gian trước khi đưa vào thi công thực tế.
  • Đảm bảo hình dung rõ phương án trước khi triển khai hồ sơ kỹ thuật: Bản vẽ phối cảnh 3D là bước “chốt” về mặt thẩm mỹ trước khi chuyển sang giai đoạn triển khai bản vẽ kỹ thuật. Gia chủ sẽ kiểm tra và lựa chọn phương án về kiểu dáng nội thất, màu sắc cũng như vật liệu hoàn thiện.

Hồ sơ bản vẽ phân bổ chi tiết kỹ thuật thi công (Bản vẽ 2D)

Đây là nhóm bản vẽ quan trọng không thể bỏ qua khi tìm hiểu hồ sơ nội thất gồm những gì. Mọi thông số về kích thước, vật liệu, cấu tạo và phương pháp lắp đặt đều được thể hiện rõ ràng nhằm đảm bảo sản phẩm hoàn thiện đúng với phương án thiết kế đã thống nhất.

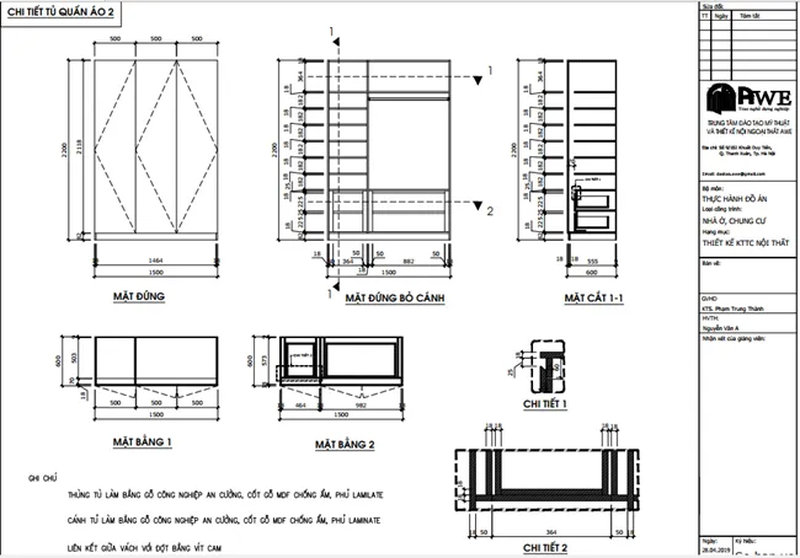

1- Bản vẽ chi tiết cấu tạo đồ gỗ

Nhóm bản vẽ này thể hiện đầy đủ kích thước dài × rộng × cao của từng hạng mục nội thất như tủ bếp, tủ quần áo, giường ngủ, kệ tivi hay bàn làm việc. Đồng thời, bản vẽ cũng chỉ rõ độ dày cốt ván, kết cấu cánh tủ, sơ đồ chia ngăn kéo, đợt tủ, khoang chứa đồ và các chi tiết liên kết để xưởng sản xuất có thể gia công chính xác theo thiết kế.

2- Bản vẽ mặt bằng và mặt đứng chi tiết từng phòng:

Đối với mỗi không gian chức năng, hồ sơ sẽ bao gồm hệ thống bản vẽ mặt bằng và mặt đứng riêng nhằm mô tả đầy đủ cách bố trí vật liệu cũng như các hạng mục hoàn thiện.

• • Bản vẽ mặt bằng 2D tổng thể: Thể hiện bố trí nội thất, kích thước không gian và vị trí các hạng mục trong từng phòng.
  • Chi tiết lát sàn: Chú thích rõ sơ đồ lát gạch, lát sàn gỗ, hướng lát và đường chỉ đá trang trí để đảm bảo tính thẩm mỹ khi thi công.
  • Ký hiệu vật liệu: Mỗi loại gạch, đá, gỗ hoặc vật liệu hoàn thiện đều được đánh mã cụ thể, giúp đơn vị thi công dễ dàng đối chiếu và lựa chọn đúng chủng loại.
  • Bản vẽ mặt đứng: Triển khai toàn bộ các bức tường theo đúng ký hiệu góc nhìn trên mặt bằng 2D, thể hiện đầy đủ vị trí ốp tường, hệ tủ, kệ trang trí, lam gỗ, vách trang trí và các chi tiết hoàn thiện khác.
  • Phối cảnh minh họa: Bên cạnh bản vẽ kỹ thuật, hồ sơ thường bổ sung hình phối cảnh 3D thu nhỏ để minh họa trực quan màu sắc, vật liệu và hình thức hoàn thiện của từng không gian, giúp đội ngũ thi công dễ dàng hình dung phương án thiết kế.

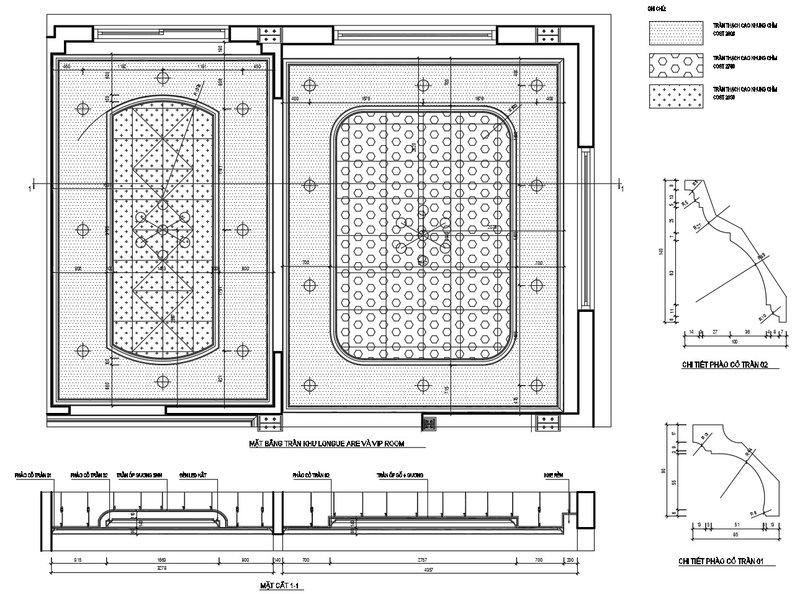

3- Bản vẽ mặt bằng và định vị trần thạch cao

Bản vẽ trần thể hiện cao độ trần hoàn thiện, hệ khung xương, vị trí giật cấp, khe hắt đèn LED, ô kỹ thuật và các chi tiết trang trí trên trần. Đây là cơ sở để đơn vị thi công lắp đặt hệ trần đúng kích thước, đảm bảo tính thẩm mỹ và khả năng chịu lực của toàn bộ kết cấu.

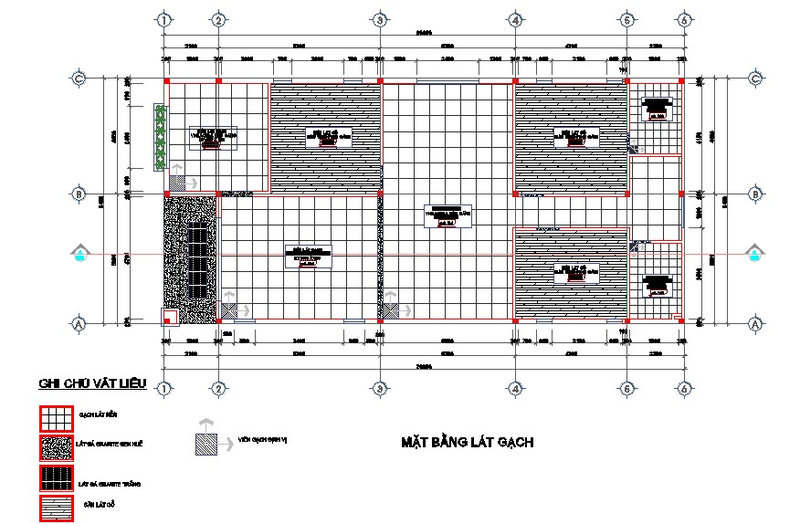

4- Bản vẽ mặt bằng định vị sàn

Nhóm bản vẽ này quy định chi tiết từng khu vực sử dụng vật liệu lát sàn như sàn gỗ, gạch hay đá tự nhiên. Ngoài vị trí lát từng loại vật liệu, bản vẽ còn thể hiện cao độ hoàn thiện, vị trí tiếp giáp giữa các loại sàn và phương án xử lý mối nối để bề mặt sàn đồng đều, liền mạch và thuận tiện trong quá trình sử dụng.

Bản vẽ 2D khai triển kỹ thuật thi công nội thất

Nhóm bản vẽ đồng bộ toàn bộ hệ thống kỹ thuật của công trình trước khi thi công hoàn thiện. Từ điện, nước, điều hòa cho đến hệ thống mạng và phòng cháy chữa cháy đều được quy hoạch chi tiết nhằm đảm bảo các thiết bị vận hành ổn định.

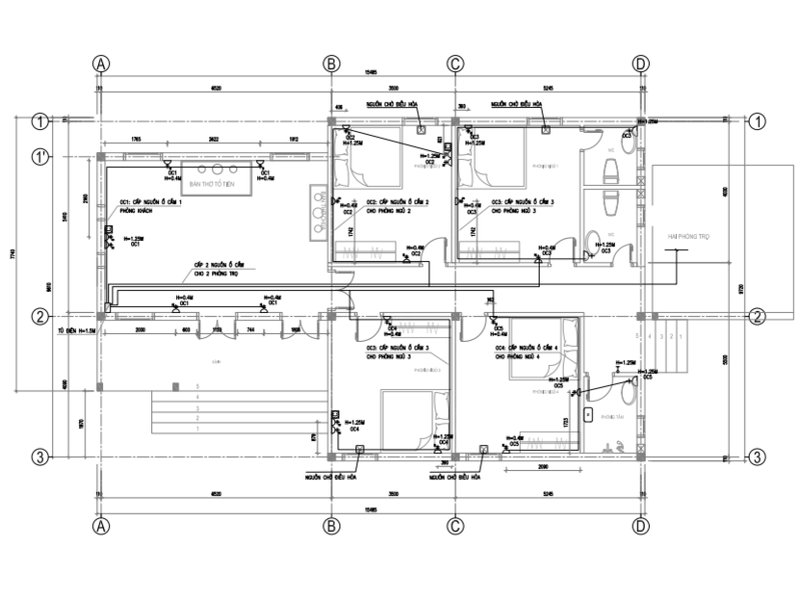

1- Sơ đồ đi dây điện ngầm và định vị ổ cắm/công tắc

Bản vẽ thể hiện đầy đủ vị trí nguồn cấp điện, đường đi của dây điện âm tường cũng như cao độ lắp đặt ổ cắm và công tắc tại từng khu vực. Ngoài các vị trí ổ cắm thông thường, hồ sơ còn chỉ rõ các ổ cắm âm mặt bàn, ổ cắm dành cho thiết bị gia dụng và hệ thống cấp nguồn cho đèn LED âm tủ, đèn hắt trang trí.

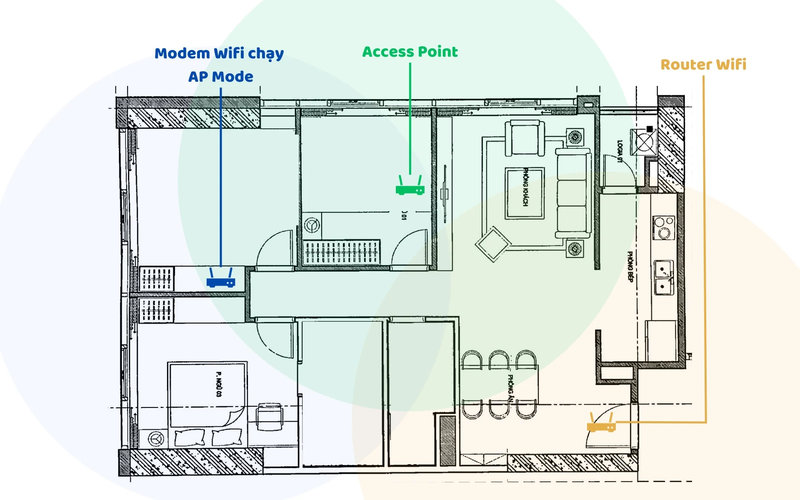

2- Mặt bằng bố trí cáp truyền hình, internet

Hệ thống mạng và truyền hình được quy hoạch ngay từ đầu để đáp ứng nhu cầu sử dụng lâu dài. Bản vẽ xác định chính xác vị trí đầu chờ mạng LAN, modem WiFi, ổ cắm internet và giắc cắm truyền hình âm tường tại từng phòng chức năng.

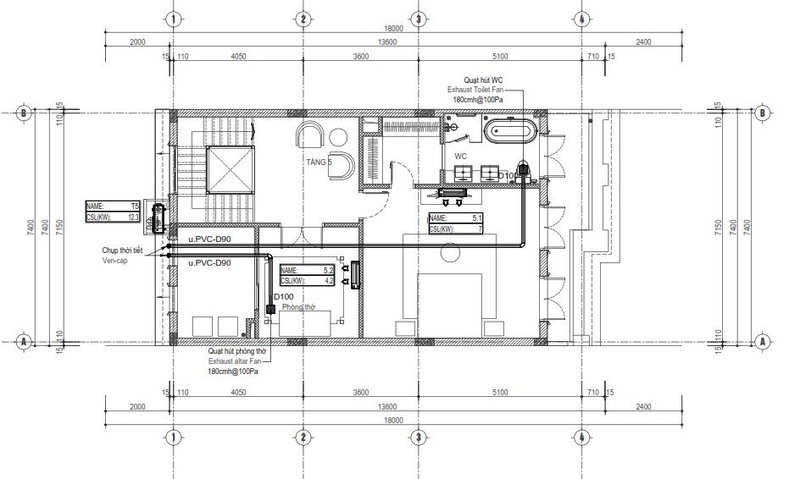

3- Mặt bằng bố trí điều hòa không khí, bố trí quạt hút

Bản vẽ quy hoạch vị trí lắp đặt block máy (dàn lạnh), cục nóng điều hòa, đường đi ống đồng, ống thoát nước ngầm; phối hợp cùng sơ đồ định vị quạt hút mùi bếp, quạt hút thông gió nhà vệ sinh nhằm tối ưu luồng đối lưu khí đối lưu hậu phẫu.

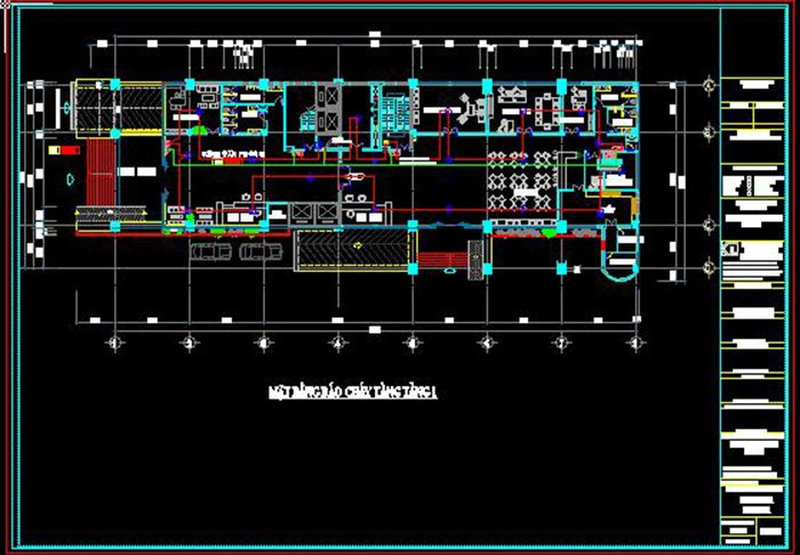

4- Mặt bằng bố trí hệ thống báo cháy, báo khói (Nếu có)

Bản vẽ định vị các cảm biến nhiệt, đầu báo khói tự động trên trần thạch cao (đặc biệt tại khu vực bếp nấu và các hành lang trục giao thông chính) kết nối đồng bộ với hệ thống an toàn phòng cháy chữa cháy của tòa nhà hoặc gia đình.

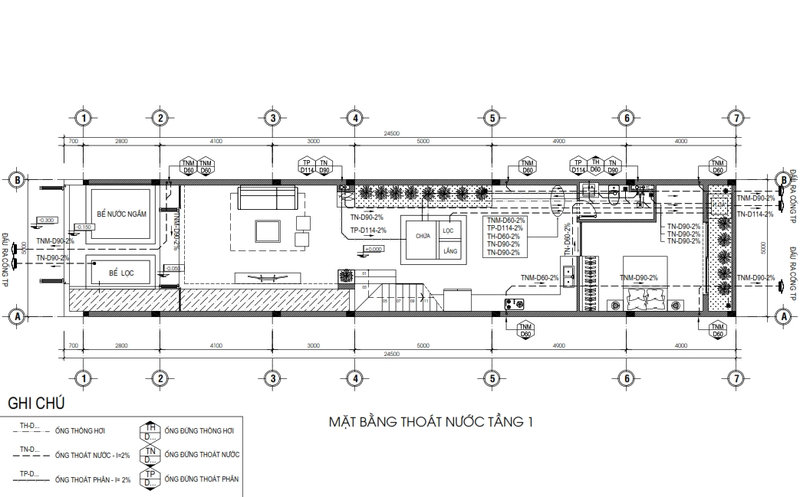

5- Sơ đồ đường ống cấp thoát nước kỹ thuật

Bản vẽ mô tả chi tiết toàn bộ hệ thống cấp và thoát nước cho các khu vực như bếp, phòng tắm và nhà vệ sinh. Nội dung bao gồm vị trí đường ống cấp nước, đường thoát nước, cổ ống bồn rửa, lavabo, máy giặt cùng các cao độ kỹ thuật liên quan.

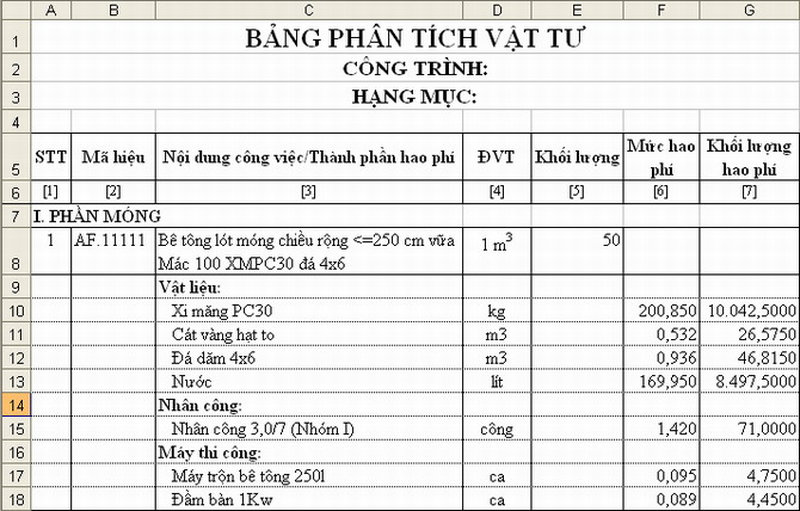

Bảng dự toán bóc tách khối lượng và chỉ định vật liệu

Bên cạnh hệ thống bản vẽ, một bộ hồ sơ thiết kế nội thất hoàn chỉnh còn bao gồm bảng dự toán bóc tách khối lượng và chỉ định vật liệu. Trong bảng dự toán, từng hạng mục nội thất sẽ được thống kê chi tiết về khối lượng, quy cách và chủng loại vật liệu sử dụng.

Nội dung thường bao gồm số lượng tấm gỗ công nghiệp, mã màu bề mặt (Melamine, Laminate, Acrylic…), loại cốt gỗ, hệ phụ kiện kim loại như bản lề, ray trượt giảm chấn, tay nắm, cùng các thiết bị đi kèm. Bên cạnh đó là bảng báo giá chi tiết cho từng hạng mục, giúp gia chủ dễ dàng theo dõi chi phí và hạn chế các khoản phát sinh trong quá trình thi công.

>>> Khách hàng có thể liên hệ HomeMe để nhận tư vấn về hồ sơ thiết kế nội thất gồm những gì qua hotline 097 633 6860 hoặc để lại thông tin tại đây.

Một bộ hồ sơ thiết kế nội thất chuẩn chỉnh và chi tiết chính là chiếc “chìa khóa vàng” đảm bảo cho chất lượng, tiến độ và thẩm mỹ của toàn bộ công trình. Việc hiểu rõ hồ sơ thiết kế nội thất gồm những gì là cơ sở để gia chủ chủ động hơn trong quá trình giám sát, nghiệm thu, đồng thời tối ưu hóa tối đa chi phí đầu tư, loại bỏ các rủi ro phát sinh không đáng có.

Với đội ngũ kiến trúc sư giàu kinh nghiệm, HomeMe cam kết mang đến những bộ hồ sơ thiết kế chi tiết, khoa học và đảm bảo tính khả thi trong thi công.
